Haivision社 超低遅延・セキュア・高信頼性映像伝送エンコーダ・デコーダMakito
超低遅延・セキュア・高信頼性
映像伝送エンコーダ・デコーダ
Haivision Makito ファミリーは、エンドツーエンドで低遅延での映像伝送を実現します。
またセキュア・高信頼性(FEC)、かつSRT技術により、パブリックネットワークでの低帯域幅環境下においても高品質な映像伝送を実現します。
レコーディング / 配信サーバ「HMP（Haivision Media Platform）」、クライアントプレイヤー「Haivision Play」を使用することで、PC / iOS / Android / Apple TV端末に対しても、低遅延での映像配信を行うことが可能です。
また映像伝送ブリッジサーバ「Media Gateway」を使用し、拠点をまたがってもセキュアで低遅延・高画質な映像伝送を行うことができます。
業務用、教育、放送モニタリング、医療など、様々な場面でのニーズにお応えできる、ハイパフォーマンスのH.264 / HEVC エンコーディング・デコーディングアプライアンスです。
特長
高品質・低遅延映像伝送
H.264 またはHEVCで高品質（HD1080p60）で低遅延の映像伝送を実現します。
複数ビットレートに対応
最大4つの異なるビットレートのエンコードが可能です。
セキュアで高品質な映像伝送
AES ストリーム暗号化と前方誤り訂正（FEC）を備えています。
パケットロスに強い映像伝送
SRT技術(※1)およびNAE(※2)により、パブリックネットワークなどログの発生し易い環境でも高品質な映像伝送を実現します。
SRTは、Haivision社が開発した次世代のストリーミング転送技術で、SRT Allianceとして普及されている技術です。
※1：Secure Reliable Transport
※2：Network Adaptive Encoding
ユーザ端末への低遅延配信
レコーディング / 配信サーバ「HMP（Haivision Media Platform）」を使用し、PC・iOS・Android・Apple TV端末へも低遅延で映像配信できます。
高い堅牢性
耐高温(70℃ )、防塵性など屋外・車載などでの使用に耐えるモデルもご用意しています。
多彩なラインナップ
多様な入力（SDI・コンポジット・DVI）やコンパクトなものから最大21枚のボードを搭載できるモデル、固定、着脱式録画用ストレージ付きモデルまでご用意しております。
拠点をまたがっても
セキュア・低遅延・高画質
映像伝送ブリッジサーバ「Media Gateway」を使用することで、拠点をまたがってもセキュアで低遅延・高画質な映像伝送を行うことができます。

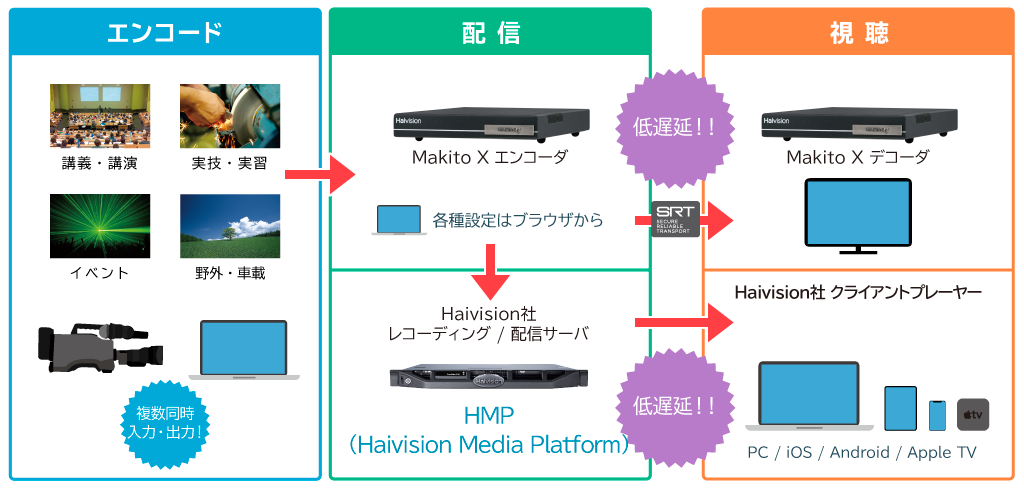

構成・運用イメージ
Haivison Enterprise Video Platformについて
Haivison Enterprise Video Platformは、セキュアで高品質なライブおよびオンデマンドコンテンツを、あらゆる拠点やさまざまなデバイスに配信することが可能です。
レコーディング/配信サーバ「HMP（Haivision Media Platform）」と、映像伝送ブリッジグサーバ「Media Gateway」と、2K / 4K対応STB「Haivision Play」を用いることによって、ネットワークに大きな負荷をかけることなく、高品質の映像を配信します。
製品仕様
エンコーダ
|
Makito X ・HEVC Single SDI・HEVC Dual SDI |
Makito X ・Single SDI・Dual SDI |
Makito X4 ・4K UHD Single HD・4K UHD Quad HD |
Makito X4 Rugged ・Rugged 4K UHDw/ Metadata |
||
|---|---|---|---|---|---|
| 型番 |
・S/B-292E-SDI1-HEVC(Single) ・S/B-292E-SDI2-HEVC(Dual) |
・S-292E-HDSDI1(Single) ・S-292E-HDSDI2(Dual) |
・S/B-MX4E-SDI1-UHD(Single ・S/B-MX4E-SDI4-UHD(Quad) |
・S-MX4E-R-SDI4-ISR-UHD | |
| ビデオ入力・出力 | コンポジット |
・NTSC/PAL/PAL-M |
- | ||
| SD-SDI | ・SMPTE 259M-C | ||||
| HD-SDI | ・SMPTE 292M, 274M, 296M | ||||
| 3G-SDI | ・SMPTE 424M(Level A Only), 425M | - | |||
| 6G-SDI | - |
・SMPTE 2081 |
|||
| 12G-SDI | - |
・SMPTE 2082 |
- | ||
| UHD/4X3G-SDI | - | ・SMPTE 425-5 (2SI and SQD) ※Quad Only | ・SMPTE 425-5 (2SI and SQD) | ||
| SMPTE ST 2110 | - | ・10G SFP+トランシーバー対応 | - | ||
| ビデオ解像度 ※フィールドにおいて、1秒ごとにインターレース表示 |
3840x2160p | - |
・60/59.94/50 Hz（SDIインプットのみ） ・30/29.97/25 Hz |
||
| 1920x1080p | ・60/59.94/50/30/29.97/25/24/23.98 Hz | ||||
| 1920x1080i | ・60/59.94/50 Hz（HEVC） | ||||
| 1280x720p |
・60/59.94/50/30/29.97/25 Hz |
||||
| 720x576p | ・60/59.94/50 Hz（HEVC除く） | - | |||
| 720x576i | ・60/59.94/50 Hz（HEVC除く） | ・50 Hz（HEVCのみ） | |||
| 720x480i | ・60/59.94/50 Hz（HEVC除く） | ・60/59.94 Hz （HEVCのみ） | |||
| オーディオ入力/ 出力 |
ミニDIN-8 コネクタ |
・バランスド・ステレオアナログオーディオ ・アンバランスド・ステレオアナログオーディオ ・トークバック |
- | ||
| 埋込型オーディオ |
・SD-SDI：SMPTE 272M ・HD/3G-SDI：SMPTE 299M |
||||
| アナログオーディオ | - | ・ステレオまたはモノラル入力 | |||
| ビデオ エンコーディング |
圧縮標準 |
・H.265/HEVC (ISO/IEC 23008-2) ・H.264(MPEG-4 AVC part 10/ISO/IEC 14496-10) ・Baseline/Main/High Profiles ・最大レベル4.2かそれ以下の中間レベル(H.264) ・最大レベル4(1080p60)(HEVC) ・I、IPフレーミング ・IBP、IBBPフレーミング（H.264のみ） ・調整可能な画像グループ(Group of Picture = GOP)サイズ ・調整可能なフレームレート |
・H.264(MPEG-4 AVC part 10/ISO/IEC 14496-10) ・Baseline/Main/High Profiles ・最大レベル4.2かそれ以下の中間レベル(H.264) ・I、IPフレーミング ・IBP、IBBPフレーミング ・調整可能な画像グループ(Group of Picture = GOP)サイズ ・調整可能なフレームレート |
・H.265/HEVC(ISO/IEC 23008-2) ・H.264(MPEG-4 AVC part 10 / ISO/IEC 14496-10) ・Baseline/Main/High Profiles ・最大レベル5.2(UHD)それ以下の中間レベル ・最大レベル4.2かそれ以下の中間レベル(H.264) ・最大レベル4(1080p60)(HEVC) ・I, IP, IBP, IBBP, IBBBP, IBBBBPフレーミング ・調整可能な画像グループ(Group of Picture = GOP)サイズ ・調整可能なフレームレート ・スライスベースのエンコーディング |
|
| ビットレート | ・SD/HD 32kbps～25Mbps（HEVCは15Mbpsまで） | ・32kbps～120Mbps | |||
| レート制御 | ・CBR/VBR | ||||
| 遅延 |
・HEVC：45ms以下 ・H.264：55ms以下 |
55ms以下 |
・H.265/HEVC：45ms以下 ・H.264：55ms以下 |
・55ms以下 | |
| オーディオ エンコーディング / デコーディング |
圧縮標準 |
・MPEG-2 AAC-LC ISO/IEC 13818-7 ・MPEG-4 AAC-LC ISO/IEC 14496-3 |
|||
| オーディオチャネル |
・ブレード毎にアナログ×2 ・1ブレードあたり16エンベデッドオーディオ(SDI) |
・32(ステレオペア)エンベデッドオーディオ | |||
| ビットレート | ・オーディオペアあたり56～320Kbps | ・オーディオペアあたり14～576kbps | |||
| 周波数特性 |
・20Hz～22KHz ・MISB 0604.2による高精度タイムコード挿入 |
・20Hz～22KHz | |||
| IPネットワーク インターフェース |
標準 |
・Ethernet 10/100/1000 Base-T ・自動判別 ・半/全二重通信 ・Static IP/DHCP |
|||
| コネクタ | ・RJ-45 | ||||
| ネットワークプロトコール |
・ユニキャストストリーミング ・マルチキャストストリーミング（IGMP v3） ・多重ユニキャストストリーミング ・MPEGトランスポートストリーム・オーバー UDP/RTP ・RTMP（エンコードのみ） ・SAP (RFC 2974) ・Secure Reliable Transport (SRT) ・Direct-RTP - H.264 over RTP (RFC 3984)（エンコードのみ） |
・ユニキャストストリーミング ・マルチキャストストリーミング（IGMP v3） ・多重ユニキャストストリーミング ・Secure Reliable Transport(SRT) ・MPEGトランスポートストリーム・オーバー UDP/RTP ・RTSP/RTP |
|||
| 管理 インターフェイス |
標準 |
・Ethernet ・RS-232 ・RJ45からRS-232変換(DB9管理ケーブルが必要) |
・Ethernet |
・Ethernet ・RS-232 |
|
| 管理 |
・HTTPS(Webブラウザ) ・SSH/Telnet/RS-232によるコマンドライン ・SFTP/TFTP/SCP ・SNMP v3 |
・HTTPS(Webブラウザ) ・SSH/Telnetによるコマンドライン ・SFTP/TFTP/SCP ・SNMP v3 ・Haivision EMS |
・HTTPS(Webブラウザ) ・SSH/Telnet/RS-232によるコマンドライン ・SFTP/TFTP/SCP ・SNMP v3 ・Haivision EMS |
||
| 外形寸法・重量 |
・21(H) x 129(W) x 196(D) mm ・重量：1.14Kg |
・42(H) x 129(W) x 196(D) mm ・重量：1.36Kg |
・24(H) x 152(W) x 192(D)mm ・重量：1.08Kg |
・68(H) x 146.2(W) x 185.7(D)mm ・重量：1.93Kg |
|
| 電源要求 |
・12VDC, 20W ・100 ～ 240VAC 30W(外部ロック式電源供給) |
・12VDC, 18W | ・28VDC Nominal | ||
| 温度・湿度条件 |
・動作温度：0℃ ～ 40℃ ・保管温度：-30℃ ～ 70℃ |
・動作温度:-40°C～70°C ・保管温度: -45°C～85°C |
|||
デコーダ
|
Makito X ・HEVC Single Decoder・HEVC Dual Decoder |
Makito X ・Dual SDI |
Makito X4 ・4K UHD Video Decoder |
||
|---|---|---|---|---|
| 型番 |
・S/B-292D-HD1-HEVC(Single) ・S/B-292D-HD2-HEVC(Dual) |
・S-292D-HD2 | ・S/B-MX4D-SDI4-UHD | |
| ビデオ入力・出力 | HDMI | ・HDMI 1.4 | - | |
| SD-SDI | ・SMPTE 259M-C | |||
| HD-SDI |
・SMPTE 292M, 296M, 274M |
|||
| 3G-SDI | ・SMPTE 424M(Level A Only), 425M | |||
| 6G-SDI | - | ・SMPTE 2081 | ||
| 12G-SDI | - | ・SMPTE 2082 | ||
| UHD/4X3G-SDI | - | ・SMPTE 425-5 (2SI and SQD) | ||
| ビデオ解像度 ※フィールドにおいて、1秒ごとにインターレース表示 |
3840x2160p | - |
・60/59.94/50 Hz（SDIインプットのみ） ・30/29.97/25 Hz |
|
| 1920x1080p | ・60/59.94/50/30/29.97/25 Hz | ・60/59.94/50/30/29.97/25/24/23.98 Hz | ||
| 1920x1080i | ・60/59.94/50 Hz（HEVC） | |||
| 1280x720p | ・60/59.94/50 Hz | ・60/59.94/50/30/29.97/25 Hz | ||
| 720x576p | ・60/59.94/50 Hz（HEVC除く） | - | ||
| 720x576i | ・60/59.94/50 Hz（HEVC除く） | ・50 Hz（HEVCのみ） | ||
| 720x480i | ・60/59.94/50 Hz（HEVC除く） | ・60/59.94 Hz（HEVCのみ） | ||
| オーディオ入力/ 出力 |
ミニDIN-8 コネクタ |
・バランスド・ステレオアナログオーディオ ・アンバランスド・ステレオアナログオーディオ ・トークバック |
- | |
| 埋込型オーディオ |
・SD-SDI：SMPTE 272M ・HD/3G-SDI：SMPTE 299M ・HDMI 1.4 |
・SD-SDI SMPTE 272M ・HD/3G-SDI SMPTE 299M |
||
| アナログオーディオ | - | ・ステレオまたはモノラル入力 | ||
| ビデオ エンコーディング |
圧縮標準 |
・H.265/HEVC (ISO/IEC 23008-2) ・H.264(MPEG-4 AVC part 10/ISO/IEC 14496-10 ・Baseline/Main Profiles ・High Profiles(H.264のみ) ・最大レベル4.2かそれ以下の中間レベル(H.264) ・最大レベル4(1080p60)(HEVC) ・I, IPフレーミング ・IBP, IBBPフレーミング（H.264のみ） ・調整可能な画像グループ(Group of Picture = GOP)サイズ ・調整可能なフレームレート |
・H.264(MPEG-4 AVC part 10/ISO/IEC 14496-10) ・Baseline/Main/High Profiles ・最大レベル4.2かそれ以下の中間レベル(H.264) ・I, IPフレーミング ・IBP, IBBPフレーミング ・調整可能な画像グループ(Group of Picture = GOP)サイズ ・調整可能なフレームレート |
・H.265/HEVC(ISO/IEC 23008-2) ・H.264(MPEG-4 AVC part 10 / ISO/IEC 14496-10) ・Baseline/Main/High Profiles ・最大レベル5.2(UHD)それ以下の中間レベル ・最大レベル4.2かそれ以下の中間レベル(H.264) ・最大レベル4(1080p60)(HEVC) ・I, IP, IBP, IBBP, IBBBP, IBBBBPフレーミング ・調整可能なフレームレート ・スライスベースのエンコーディング |
| ビットレート | - | ・32kbps～120Mbps | ||
| レート制御 | - | ・CBR/VBR | ||
| オーディオ エンコーディング / デコーディング |
圧縮標準 |
・MPEG-2 AAC-LC ISO/IEC 13818-7 ・MPEG-4 AAC-LC ISO/IEC 14496-3 |
・MPEG-1 Layer 1/2/3 ISO/IEC 11172-3 ・MPEG-2 AAC LC ISO/IEC 13818-7 ・MPEG-4 AAC-LC ISO/IEC 14496-3 |
|
| オーディオチャネル |
・ブレード毎にアナログ×2 ・1ブレードあたり16エンベデッドオーディオ(SDI) ・ビデオチャンネル毎に埋め込み型オーディオ×2（HDMI） |
・32(ステレオペア)エンベデッドオーディオ | ||
| ビットレート | オーディオペアあたり56～320Kbps | ・オーディオペアあたり14～576kbps | ||
| 周波数特性 | ・20Hz～22KHz | |||
| IPネットワーク インターフェース |
標準 |
・Ethernet 10/100/1000 Base-T ・自動判別 ・半/全二重通信 ・Static IP/DHCP |
||
| コネクタ | ・RJ-45 | |||
| ネットワークプロトコール |
・ユニキャストストリーミング ・マルチキャストストリーミング（IGMP v3） ・多重ユニキャストストリーミング ・MPEGトランスポートストリーム・オーバー UDP/RTP ・RTMP（エンコードのみ） ・SAP (RFC 2974) ・Secure Reliable Transport (SRT) ・Direct-RTP - H.264 over RTP (RFC 3984)（エンコードのみ） |
・ユニキャストストリーミング ・マルチキャストストリーミング（IGMP v3） ・多重ユニキャストストリーミング ・MPEGトランスポートストリーム・オーバー UDP/RTP ・Secure Reliable Transport(SRT) |
||
| 管理 インターフェイス |
標準 |
・Ethernet ・RS-232 ・RJ45からRS-232変換(DB9管理ケーブルが必要) |
・Ethernet | |
| 管理 |
・HTTPS(Webブラウザ) ・SSH/Telnet/RS-232によるコマンドライン ・SFTP/TFTP/SCP ・SNMP v3 |
・HTTPS(Webブラウザ) ・SSH/Telnetによるコマンドライン ・SFTP/TFTP/SCP ・SNMP v3 ・Haivision EMS |
||
| 外形寸法・重量 |
・21(H) x 129(W) x 187(D) mm ・重量：1.14Kg |
・42(H) x 129(W) x 187(D) mm ・重量：1.36Kg |
・24(H) x 152(W) x 192(D)mm ・重量：1.08Kg |
|
| 電源要求 |
・12VDC, 20W ・100 ～ 240VAC 30W(外部ロック式電源供給) |
・12VDC, 18W | ||
| 温度・湿度条件 |
・動作温度：0℃ ～ 40℃ ・保管温度：-30℃ ～ 70℃ |
|||
