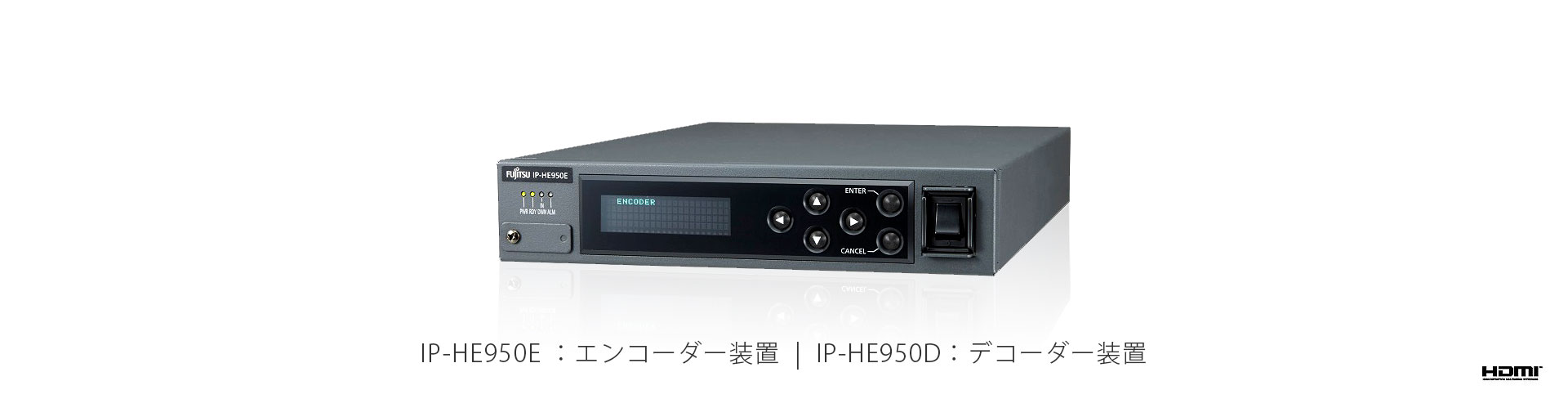

SDから4Kまで対応 H.265 / H.264リアルタイムコーデック IP-HE950
IP-HE950
SDから4Kまで対応
H.265 / H.264リアルタイムコーデック
IP-HE950は、高効率映像符号化技術【 H.265/HEVC】を採用した4K映像伝送装置です。
SD映像から4K映像まで、様々な映像と音声をリアルタイムに圧縮し、IPネットワークで配信します。
特長
高圧縮による
ネットワーク効率アップ
H.265は、H.264と比較して約2倍の圧縮効率を実現します。
本方式を採用することで、インターネットを利用した効率的な動画配信が可能となり、通信コストの削減や多チャネル化を実現できます。
また、H.265に加えてH.264にも対応することで、IP-900シリーズなどの従来製品との互換性を確保しています。
小型・軽量
19インチラック1/2ラック幅の小型筐体を採用。
SD/HDから4Kへアップグレード
基本構成ではSD/HDエンコーダーとして動作し、オプションの追加により4K対応が可能です。
SD/HDから4Kへ段階的な設備拡充が行えます。
また、将来的に周辺機器が4K対応となった場合でも、既存設備を活用でき、設備投資費用を無駄にすることがありません。
デュアルエンコード機能
プロキシ映像を同時に伝送することが可能で、複数地点の映像を集約し、送出映像のモニタリングなどを行うシステムに利用できます。
また、エンコーダ1ではH.265、エンコーダ2ではH.264といったように、同一映像を異なる符号で同時に配信することが可能です。
エラー訂正機能
IPシリーズで実績のあるFEC/ARQを組み合わせたエラー訂正機能に加え、業界標準のSMPTE 2022-1に対応し、強力なエラー訂正機能を提供します。
2系統のLANインタフェースによる冗長化に対応することで、より高いネットワークエラー耐性を実現します。
多様な入出力インターフェース
装置本体に実装したBNCコネクターは12G/3G/HD/SD-SDIに対応します。
またSFPを採用し、HDMIやSDIoverIPなどの新しい映像インタフェースにも対応します。
※HD映像を最大4本伝送します。
蓄積・ファイル転送
符号化した映像および音声を装置内に蓄積し、任意のタイミングで取り出すことが可能です。
ネットワーク帯域が限られている環境でも、時間をかけてハイビジョン映像を伝送できます。
スーパーインポーズ機能
任意の文字を映像に重畳して符号化することが出来ます。
監視映像の地点名表示などに利用可能です。
IP複数同時配信
IPネットワークでの複数地点へのユニキャスト、マルチキャスト配信が可能
ワークフロー
IP-HE950 ワークフロー
製品諸元
| IP-HE950E （エンコーダー装置） |
IP-HE950D （デコーダー装置） |
|
|---|---|---|
| 映像符号化 |
H.265/HEVC プロファイル：Main422 10, Main 10, Main レベル：5.1, 4.1, 4.0, 3.0 解像度（周波数）：2160p x 4096/3840 (50/59.94Hz), 1080p x 1920/1440/960 (50/59.94Hz), 1080i x 1920/1440/960 (50/59.94Hz), 720p x 1280/960/640 (50/59.94Hz), 480i x 720/352 (59.94Hz), 576i x 720/352 (50Hz) |
|
|
H.264/MPEG-4 AVC プロファイル：High422, High, Main レベル：4.2, 4.0, 3.0 解像度（周波数）：1080p x 1920/1440/960 (50/59.94Hz), 1080i x 1920/1440/960 (50/59.94Hz), 720p x 1280/960/640 (50/59.94Hz), 480i x 720/352 (59.94Hz), 576i x 720/352 (50Hz) |
||
| - |
MPEG-2 プロファイル：422, High レベル：High, Main 解像度（周波数）：1080i x 1920 (50/59.94Hz), 720p x 1280 (50/59.94Hz), 480i x 720 (59.94Hz), 576i x 720 (50Hz) |
|
| 音声符号化 |
・MPEG-1 Layer2, MPEG-2 AAC LC, MPEG-4 AAC LC, MPEG-4 HE-AAC V2, MPEG-4 AAC-ELD, Dolby Digital, SMPTE 302M ・8ch, 5.1ch |
|
| アンシラリ | ARIB STD-B40, SMPTE 2038, SMPTE 334, SMPTE RD 11, CEA-608/708 | |
| 配信プロトコル(IP) | RTP, UDP, ユニキャスト, マルチキャスト(IGMPv3/IPv4, MLDv2/IPv6) | |
| エラー訂正(IP) | FEC, ARQ, SMPTE 2022-1 | |
| 暗号化 | BISS-1 / E | |
| 映像音声I/F |
・1 x 12G/3G/HD/SD-SDI input ・AES-EBU 2stereo input, Analog (Balanced) stereo input ・2 x SFP I/F(HDMI, Quad 3G-SDI, SDI over IP, SDI output(ｱｸﾃｨﾌﾞｽﾙｰ)) |
・1 x 12G/3G/HD/SD-SDI output ・AES-EBU 2stereo output, Analog (Balanced) stereo output ・1 x Reference input, 1 x Reference output ・2 x SFP I/F(HDMI, Quad 3G-SDI, SDI over IP, SDI output) |
| ストリームI/F |
・2 x 10BASE-T/100BASE-TX/1000BASE-T(制御共用) ・2 x DVB-ASI output |
・2 x 10BASE-T/100BASE-TX/1000BASE-T(制御共用) ・1 x DVB-ASI input |
| AUXデータ | 1 x RS-232C/RS-422 | |
| その他機能 | HDR対応, 蓄積(注1), デュアルエンコード/プロキシ映像(注1), スーパーインポーズ(注1), ファイル再生(注2) | |
| 外形寸法 ／ 質量 | 210(W) x 300(D) x 43(H) mm ／ 約2.5kg | |
| 温度 ／ 湿度 | -10～55℃ (0℃未満の起動を除く) ／ 20～90RH (無結露) | |
|
注1：エンコーダーにのみ実装 注2：デコーダーにのみ実装 ※表中機能にはオプション機能、セカンドリリース以降に提供する機能も含みます。 |
||
コネクタ面
IP-HE950E
IP-HE950D
● 製品の仕様は改良のため予告無しに変更する場合がございます。ご了承下さい。
